背负式温度测量仪
采集通道：32同步采集通道
可编程增益范围：1/16~1024
单通道采样率：≤100sps（32通道模式），≤1Ksps（16通道模式）
采集模式：支持电压采集模式、热电偶采集和铂电阻采集模式
ADC分辨率：24bit
同步技术：IEEE-1588V2 PTP NTP

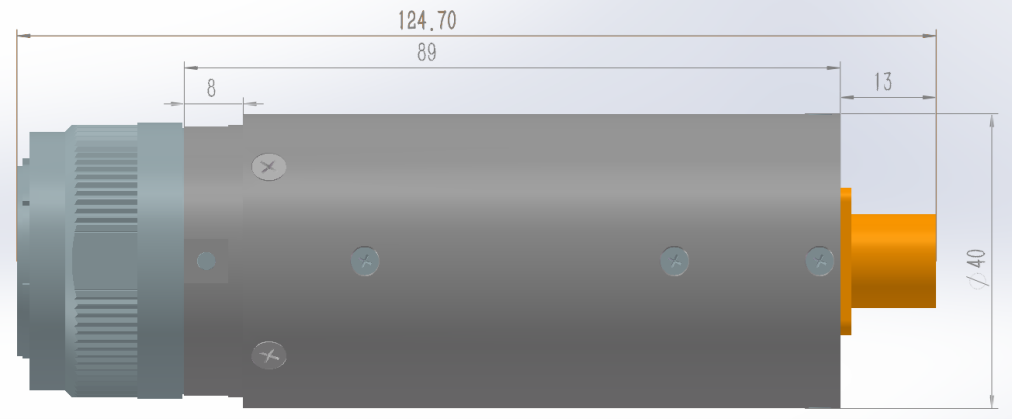

产品尺寸：≤Ф40mm*125mm（含连接器）
输出总线：自适应10M/100M以太网（TCP/IP和UDP）、RS422/485
同步触发采集技术：外部电平触发，软件触发，定时触发等
模拟输入连接器：J599
数据输出连接器：Y34Q
单台仪器质量：≯250g
详情介绍
背负式温度测量仪采用了系统封装（SIP）技术，在有限空间内集成了微处理器、FPGA和采集调理电路。同时，通用接口控制器均采用成熟IP核设计，进一步减小产品内部芯片的数量和硬件功耗，降低了产品的复杂度，提高了产品的可靠性。
产品由采集电路、异构处理器、冷端RTD采集和电流源电路组成。采集电路负责完成热电偶、铂电阻等信号的调理、放大、滤波和模数转换，模数转换的数字信号通过内部总线传输至异构处理器中进行处理。
异构处理器内部集成了Cortex-A9微处理器最小系统、FPGA最小系统和以太网接口模块（PTP）。Cortex-A9微处理器最小系统扩展512MB的DDR3内存，同时外接了128MB的非易失存储颗粒，用于产品的内部数据的存储。微处理器主要负责操作系统运行、WEB服务器搭建、运行下位机通信协议和数据处理等工作。
FPGA最小系统主要功能为接口扩展，并根据控制命令对采集通道进行初始化，同时也用于32个采集通道的数据采集和传输。
以太网接口模块提供百兆网络接口，通过硬核支持IEEE 1588 v2协议，处理器通过MII接口获取并记录PTP报文时间戳，然后通过TCP/IP协议栈传递至应用层PTP报文处理任务，报文处理任务对报文进行分析处理后，提取相关信息后，调用其本地时钟调节任务进行本地时钟的校正。
