机架式应用

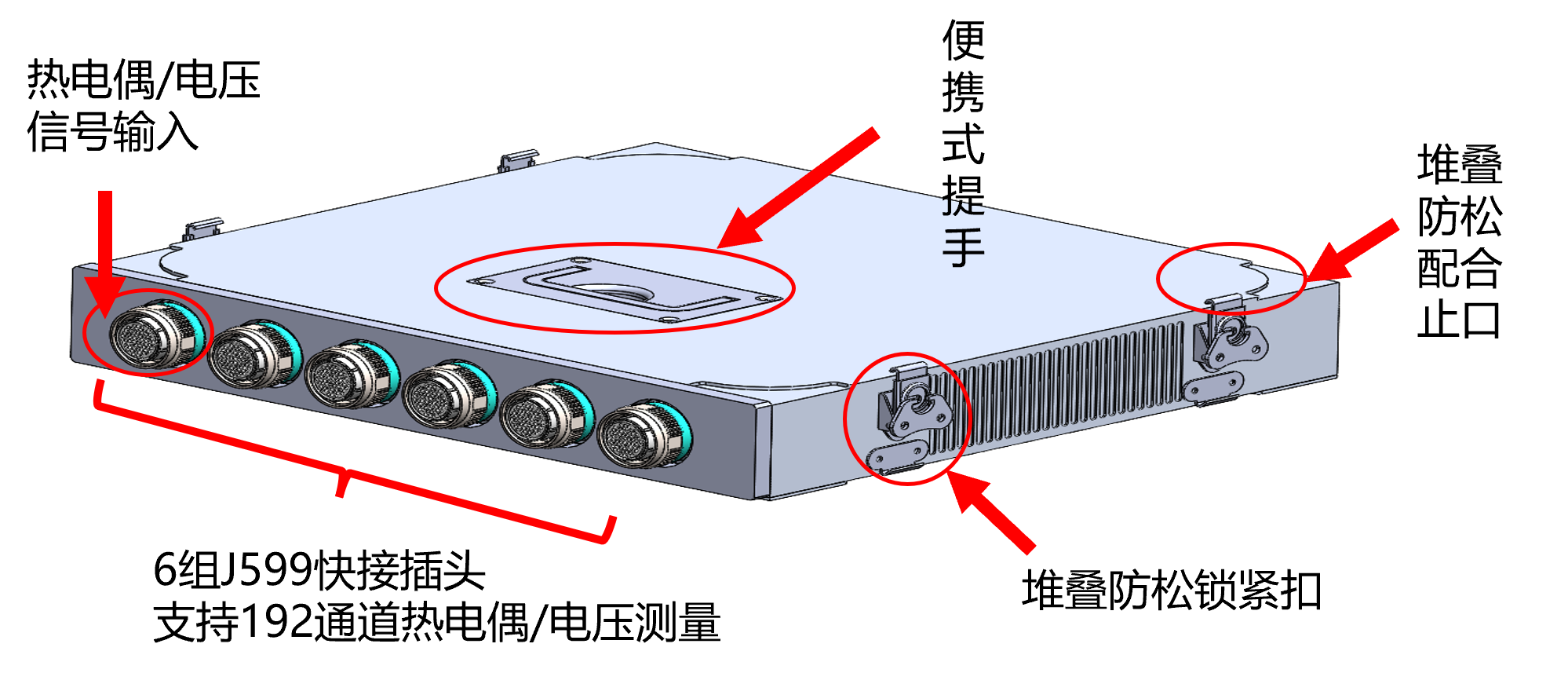

温度仪的模块化集成固定6套背负式温度测量仪。6套背负式温度测量仪的网络、触发和电源接口使用屏蔽线缆与工业集线器连接器连接。6套背负式温度测量仪通过二层网络交换与远端计算机完成数据交互。

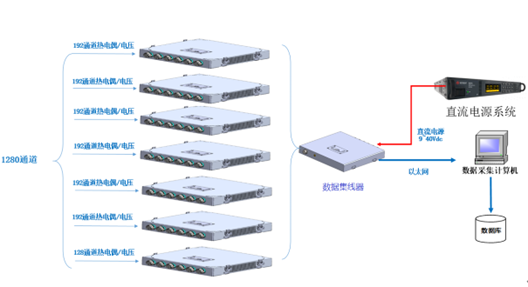

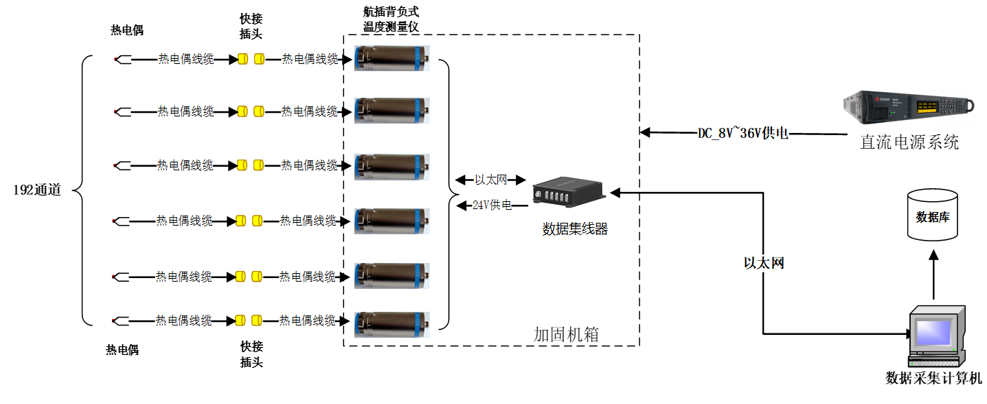

模块化配置快速链接热电偶集束线缆，温度仪靠近传感器前端使用J599连接器，可快速且稳定的进行热电偶的接入工作。靠近机房的数字接口端使用J599等高密自锁圆形连接器，提供一路以太网、电源输入和触发输入输出接口。温度仪模块化组成拓扑框图如下图所示，共计实现192通道的热电偶、电压同步采集或者实现96通道铂电阻采集。
